FR55E/B改造CPU交換
改造最終回はCPUの交換です。FR55のセレロンは1.7GHzですからそんなに遅いわけではなりませんが、これから3年使うことを考えるとイマイチ。そこでFR77からCUPをはぎ取り交換しちゃいます。ここで問題が・・・ホントに付くのかってことです。(爆)
CPU交換の問題点
1、チップセットは同じだ
2、ソケットも同じだ
3、しかしFSB(ベースクロック)が違う
4、BIOSを変えなくて大丈夫なのか
5、セレロン1.7は30W、Pen4 2.66は66.1W倍以上です。熱対策は・・・
と色々不安はありますが、とりあえずFR77を買っちゃったんだから交換してみるしかありません!
Mobile Intel Celeron 1.70 GHz FSB400/SL6J3
Intel Pentium4 2.66GHz FSB533/SL6PE
CPU | FSB | L2キャッシュ | Power | 許容温度 | 電圧 |
Cel 1.7GHz | 400MHz | 256kb | 30W | 100℃ | 1.3V |
Pen4 2.66GHz | 533MHz | 512kb | 66.1W | 74℃ | 1.53V |
えーい!やるしかない!!

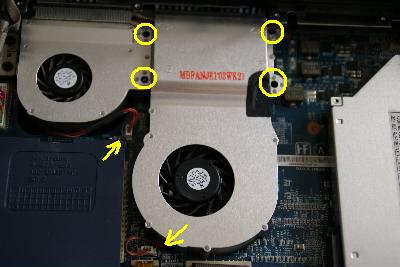

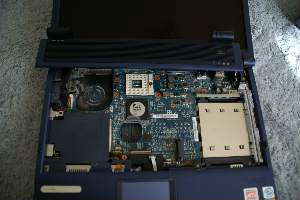

CUPクーラーを露出させます。電源を2カ所はずし、+ネジ4個で外れてきます。
※これ以前の分解はDVD-Rドライブ交換を参照のこと
セレロンが出てきました。マイナスドライバーで黒いネジを半回転させるとCUPが浮きます。

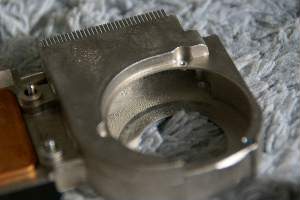

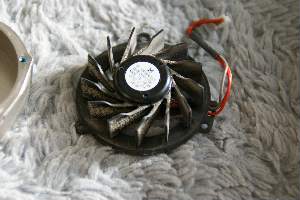

外したついでにクーラーを掃除します。思い切ってファンを外してヒートシンクを水洗いした方が早いでしょう。充分乾燥させて!

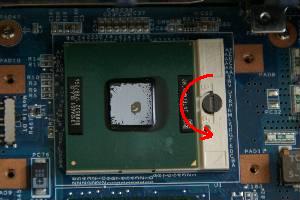

CPUを装着します。ソケットにPINが無い角が1カ所あるので、赤い矢印(金の三角形)の部分を合わせて装着します。全体がしっかり嵌ったところで黒いネジを矢印の方向に回します。CPUが沈んだらOKです。CPU表面をしっかり掃除しましょう。以前に着いていたグリスもしっかりアルコールで拭き取りましょう。

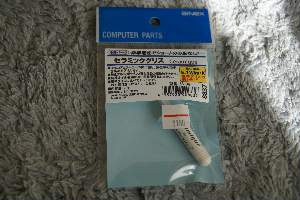

最後にアルコールで脂分を拭き取り、シリコングリスを塗り、CPUクーラーを装着しましょう。おっとその前に!

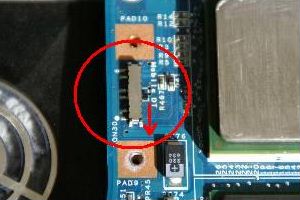

赤丸にディップスイッチがあります。たぶんこれがFSB(ベースクロック)の変換スイッチだと思います。これはFR55(FSB400)が向こう側、FR77(FSB533)が手前側になっていたので、おそらく(たぶん)もしかして変換スイッチなのかなと思います。
それとも電圧変更スイッチかも。セレロンは1.3VですがPen4は1.53Vですからここで電圧を変更してFSBは自動かも引き続き調査します。
実際にスイッチを向こう側のままペン4入れて電源を投入しましたが起動しませんでした。しかし手前側に切り替えて電源を入れたら無事に起動しました!

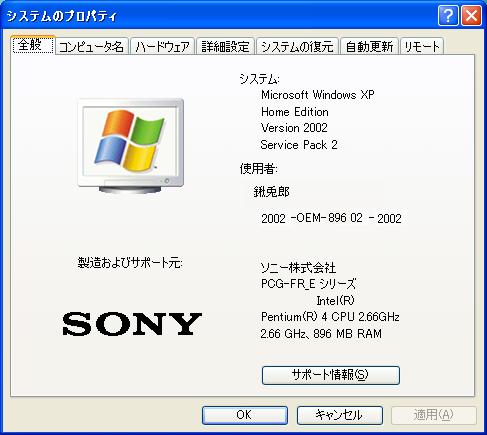

システムのプロパティで確認すると、ちゃんとPentium4の2.66MHzと認識しています。
どうやら成功したようです。早速ベンチマークを取ってみました。
Cel 1.7GHz | Pen4 2.66GHz | |
CrystalMar | 20570 | 28255 |
ALU(整数演算) | 3655 | 5718 |
FPU(浮動小数点演算) | 4299 | 6783 |
MEM(メモリ速度) | 2109 | 2953 |
HDD(ハードディスク速度) | 4425 | 4311 |
GDI(2D グラフィックス) | 3528 | 5178 |
D2D(DirectDraw) | 1444 | 1500 |
OGL(OpenGL) | 1110 | 1812 |
CUP Clock | 1694.67 MHz | 2658.29 MHz |
System Clock | 99.69 MHz | 132.91 MHz |
FSB | 398.74 MHz | 531.66 MHz |
ベンチソフト上でもFSB(システムバスクロック)が切り替わっていますし、CPUの周波数も合ってます。マジで交換に成功したようです!
んー・・・一種の賭でFR77のジャンクを買ってみましたが、CPUが認識されると、非常に嬉しいですね。
交換してみて
セレロン1.7が割に快適だったので、特に速くなったなあとは感じませんでしたが、ソフトの立ち上げやページの切り替えなどはシャキッとした感じになっています。もっと重い作業を行えば実感するのでしょうけど、セレロン1.7は数日しか使っていないので、違いはわからないかも・・・。
でも、CPUのベンチマーク差が1.5倍で、CPUクロック差の1.5倍と合ってるので良しとしましょう!
問題の放熱についてですが、CPU温度を測ったところ最大52℃くらいです。このCPUはMAX70℃程度なので、少し余裕がありますね。
すべてをはぎ取られ無惨な姿のFR77・・・ありがとう!(合掌)
その後
CPU交換から10日経ちますが無事に動いています。以前使っていたR505に比べると全ての動きがなめらかで速いです。さすがPen4ですね〜
結局トータル5.5万円ほどかかってしまいましたが、改造する楽しみも味わえたし、非常に満足です。今後は余ったパーツをオークションに出し、資金を回収したいと思います。
