室内灯LED化 その３
室内灯が暗いので、ＬＥＤを増やし、更にユニット化してみました。

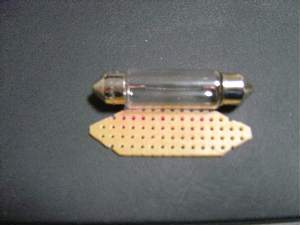

ユニバーサル基板を穴４列残るようにカット。更にソケットに合うように基板の左右を斜めにカットしてします。角度は電球に合わせた方が良いですね。

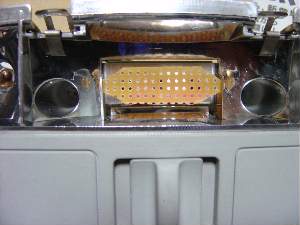

装着するとこんな感じです。

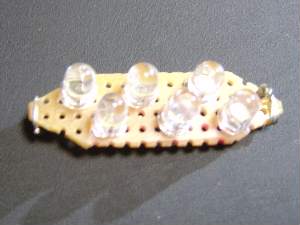

ＬＥＤを実装してみましょう。今度は倍の６個にしてみました。３個直列×２です。LEDがまだ届かないので、マップランプも分解して使いました。どうせ青LEDを取らなければならないので、ついでです。

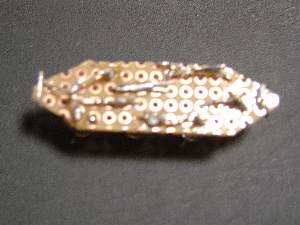

基板のサイドには導通用のリード線が巻いてあります。
２倍の20mA流せるので、抵抗は２３５Ωです。今日は実験なので、大事を取って１０００Ωを取り付けました。これだと1/4の5mAしか流れてません。

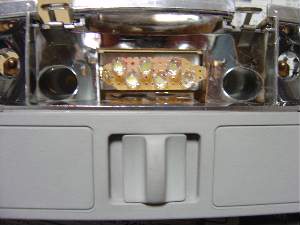

取り付けてみました。今度は室内灯ユニット本体には一切加工は必要ありません。
なぜ早く思いつかなかったんだろう・・・。
ここで＋−を間違えたら最悪です。気を付けましょう！

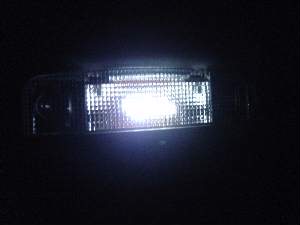

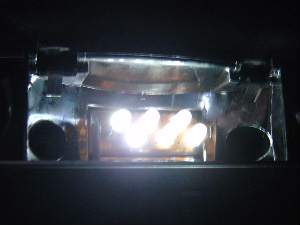

どうでしょう？６個の高輝度LEDは！
明るさはまだ不十分ですが、抵抗を追加すれば電流が増えてもう少し明るくなるかも。
また、これにマップランプを追加すれば充分な明るさになると思います。
まだまだ試行錯誤は続きます。
