室内灯LED化 その２
室内灯の次はマップランプもＬＥＤ化してみます。Ａ４の場合ドアを開けるとセンターの室内灯と両側のマップランプが同時点灯するため、イメージ的には室内灯＝室内灯＋マップランプです。
しかし現在センターは白で、マップランプがノーマル豆球のオレンジだとかっこわるいです。バランスを取るためにマップランプもＬＥＤ化します。

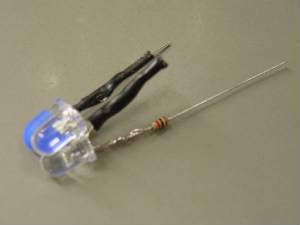

マップランプは文字が読める程度の明るさが要求されます。そのためＬＥＤを３個まとめました。白が４個しかなかったので、左右とも白２個ずつに、青１個ずつにしました。抵抗は大事を取って１ｋΩ。（１４−９．３）÷０．００５＝９４０Ω

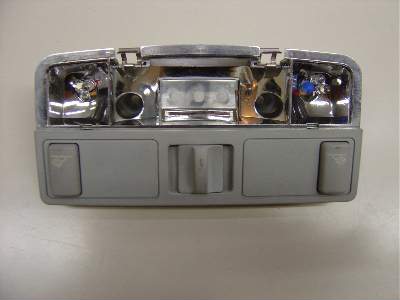

室内灯ユニットに装着してみました。（車体の）左側には実験的に青キャップで光を拡散してみます。

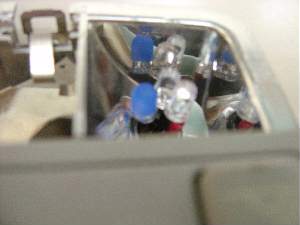

アップはこんな感じ。

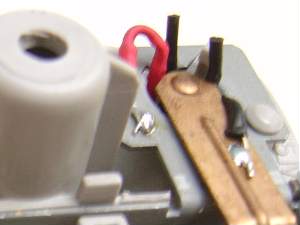

裏は端子に半田付けしています。配線を外せばすぐにノーマルに復帰。もちろん＋線も−線もヒシチューブでガード。

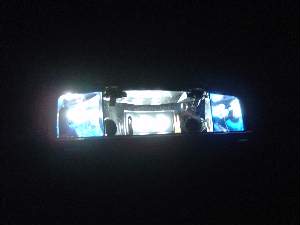

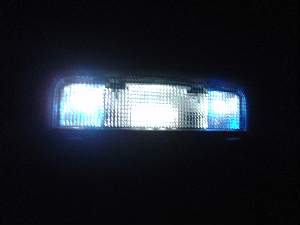

夜になったので点灯してみました。左の写真はカバー無し。右の写真はカバーありです。かなり青いです（泣）
やはり青キャップを付けた方が青が強く出ています。
青が入ったために子供っぽい印象に・・・うーん・・・どうしよう？
センターも暗いし・・・何とか直さねば・・・。

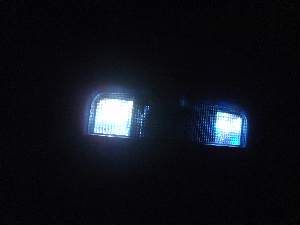

センター消すとこんな感じ。
加工してみて
センターの白だけだと非常に高級感のある印象を受けます。
しかし、マップランプに青が入ってるので子供っぽい印象になっちゃいました。現在は左側の青キャップを取り、青みが薄くなってます。
明るさはセンターは暗くて、マップランプもまだ暗いです・・。両方とも倍ぐらい欲しいですね。
今後は更にＬＥＤを仕入れて、明るさを増やします。
節電効果ですが、センターはノーマル球10Wに対しLED３個で９．３V×０．０１A＝０．０９３Wとなります。圧倒的ですね。
